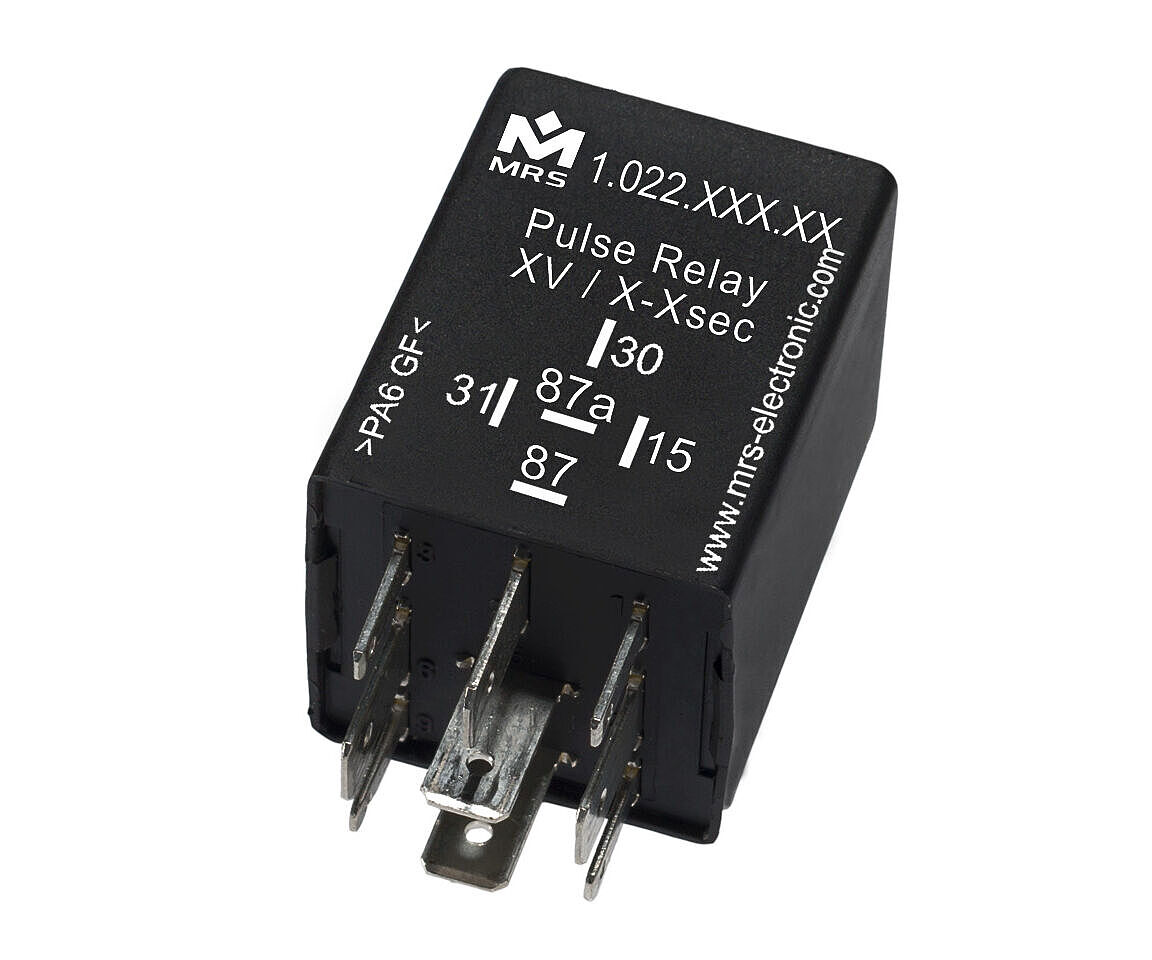

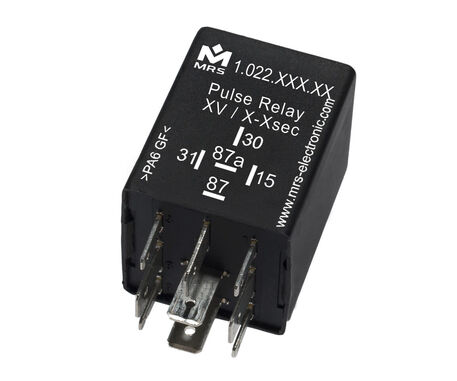

Impulsrelais einstellbar 12V - mit Potentiometer

Impulsrelais einstellbar 12 V

Impulsrelais einstellbar werden eingesetzt, wenn Verbraucher für einen zeitlich definierten Bereich ein- oder ausgeschaltet werden sollen. Zur Auswahl stehen standardmäßig fünf Zeitbereiche (siehe Bestellvarianten). Innerhalb des gewählten Zeitbereichs kann die Impulszeiten via Poti geändert werden. Andere Zeitbereiche realisieren wir auf Anfrage. Bitte geben Sie bei der Bestellung den gewünschten Zeitbereich an.

Schaltbild S1: An Klemme 30 wird Betriebsspannung angelegt. Wird an Klemme 15 die Spannung kurz oder permanent angelegt, zieht das Relais unmittelbar für die eingestellte Zeit an und fällt danach wieder ab. Schaltbild S3: An Klemme 87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung kurz oder permanent angelegt, zieht das Relais unmittelbar für die eingestellte Zeit an und fällt danach wieder ab. Ansteuerung und Kontakte sind voneinander getrennt und können somit in eine Verknüpfungskette eingereiht werden. Alle Schaltbilder: Die Dauer des Ansteuersignals hat keinen Einfluss auf die Dauer des Ausgangsimpulses (d.h. das Relais ist nicht nachtriggerbar). Die genaue Impulslänge kann mit dem Poti innerhalb des gegebenen Zeitintervalls eingestellt werden. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads

Gebrauchsanleitung Impulsrelais

Impulsrelais einstellbar

Anschlussbild S1

Anschlussbild S3

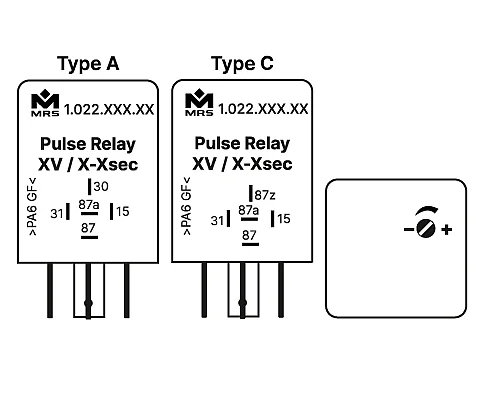

Bauform

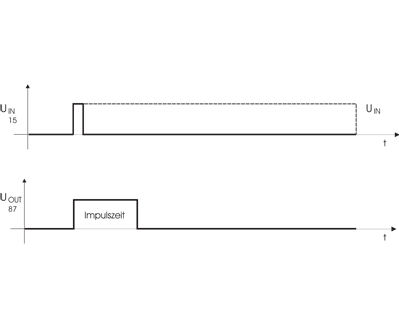

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	NO 15 A / NC 5 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 40 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	10-16 V
Stromaufnahme	0.3 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.022.115.xx (1022115xx)	Individueller Zeitbereich ,, Typ A, Verbindung S1
1.022.115.01 (102211501)	Zeitbereich 0,5 – 5 Sekunden, Typ A, Verbindung S1
1.022.115.02 (102211502)	Zeitbereich 1 – 30 Sekunden, Typ A, Verbindung S1
1.022.115.03 (102211503)	Zeitbereich 0,5 – 60 Sekunden, Typ A, Verbindung S1
1.022.115.04 (102211504)	Zeitbereich 30 – 900 Sekunden, Typ A, Verbindung S1
1.022.115.05 (102211505)	Zeitbereich 0,5 – 4000 Sekunden, Typ A, Verbindung S1
1.022.114.xx (1022114xx)	Individueller Zeitbereich , Typ C, Verbindung S3
1.022.114.01 (102211401)	Zeitbereich 0,5 – 5 Sekunden, Typ C, Verbindung S3
1.022.114.02 (102211402)	Zeitbereich 1 – 30 Sekunden, Typ C, Verbindung S3
1.022.114.03 (102211403)	Zeitbereich 0,5 – 60 Sekunden, Typ C, Verbindung S3
1.022.114.04 (102211404)	Zeitbereich 30 – 900 Sekunden, Typ C, Verbindung S3
1.022.114.05 (102211405)	Zeitbereich 0,5 – 4000 Sekunden, Typ C, Verbindung S3
