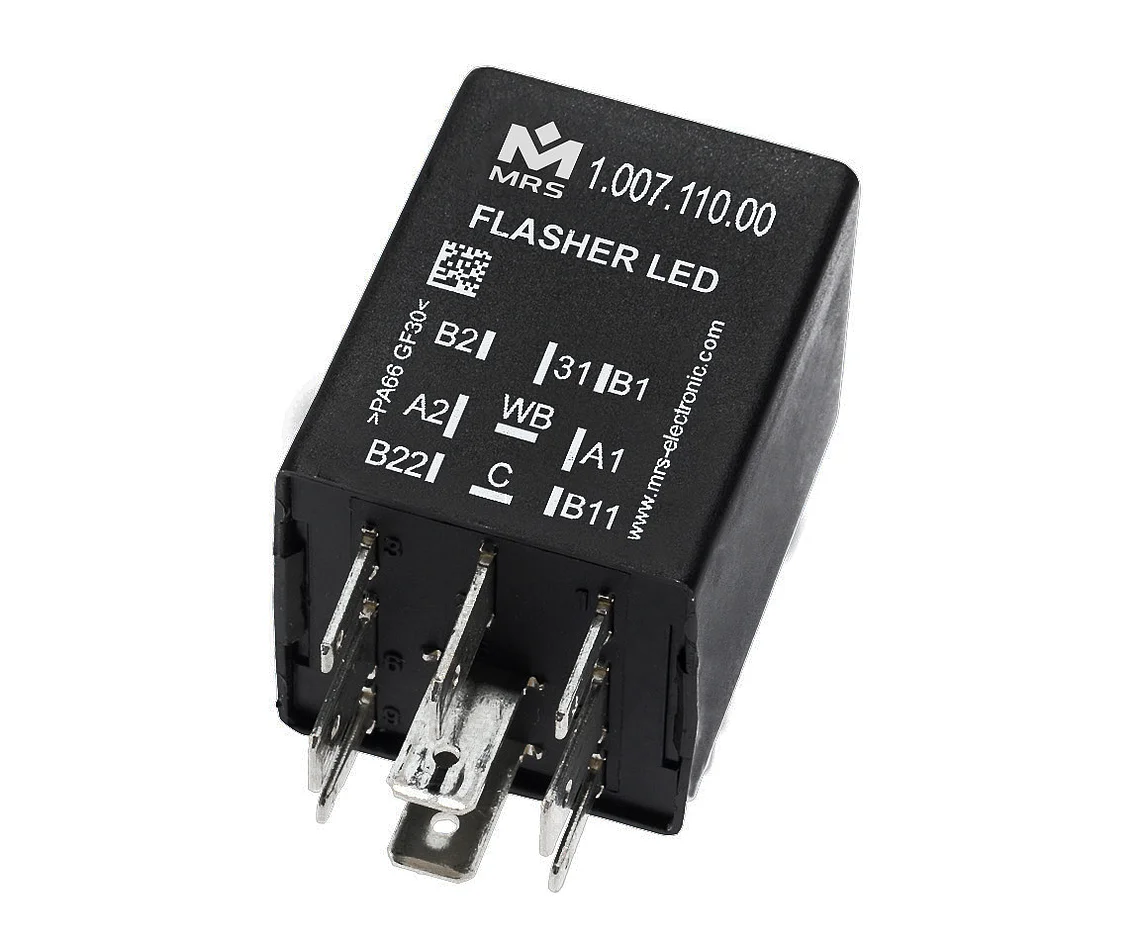

LED Universalblinkgeber 24 V

zu den Bestellvarianten

Der 24 V Universalblinkgeber LED ist für LED-Leuchten als auch für Leuchten mit Glühlampen geeignet. Dieser Blinkgeber ist geeignet für Links- und Rechts-Blin­ken mit Warnblinkfunktion und Frequenzverdopplung bei Lampen-/LED-Ausfall. Klemme C dient als Blinkerlampenkontroll-Ausgang. Fällt eine Leuchte im Blinkermodus aus, verdoppelt sich die Frequenz an Klemme C (C2 Funktion).

Wird an den Blinker-Eingang Links oder Rechts Betriebsspannung angelegt, startet der Blinkgeber unmittelbar. Wird am Eingang Warnblinken oder an beiden Blinker­eingängen Betriebsspannung angelegt wird die Funktion Warnblinken aktiviert. Über (nach Kundenwunsch einstellbare) Strom-Schwellen werden Ausfälle der angeschlossenen Lampen bzw. LED-Leuchten an jedem der 4 Ausgangskanäle erkannt. Die Blinkfrequenz wird umgehend verdoppelt (C2 Funktion). Während der Funktion Warnblinken wird die Blinkfrequenz nicht verdoppelt.

Downloads
Technische Details

Ein- und Ausgänge

Anzahl Pins 9
Ein-/Ausgänge (gesamt) 8
Eingänge (gesamt) 3
Eingänge (digital) 3
Ausgänge (gesamt) 5
Ausgänge (digital) 5
High-Side 4
Low-Side 1
Schaltstrom 4 x 2 A

Mechanische Eigenschaften

Schutzklasse IP53
Gehäusematerial PA66GF30
Abmessungen 30 × 30 × 40 mm

Programmierung

Programmiersoftware MRS Realizer

Allgemeines

Temperaturbereich -40 bis +85°C
Betriebsspannung 16-32 V
Blinkfrequenz 90 +/-30 Impulse/min
Bestellvarianten
Bestell-Nr.Bezeichnung
1.007.210.00
LED Universalblinkgeber 24 V
