Motorsteuerung 5 A CAN 32-bit

Die Motorsteuerung 5 A CAN 32-bit zur Ansteuerung von Gleichstrommotoren (DC) ist die Nachfolgeversion unserer Motorsteuerung 5 A CAN. Sie bietet Ihnen im Vergleich zur Vorgängerversion zwei Multifunktionseingänge und dank des 32-bit Prozessors noch mehr Rechenleistung.

Konfiguriert werden kann die Steuerung entweder als zwei Halbbrücken oder eine Vollbrücke mit 5 A Leistung. Die integrierten Rampenfunktionen ermöglichen Ihnen ein sanftes Anfahren oder ein langsames Abbremsen der Motoren. Aufgrund der freien Konfigurier- und Programmierbarkeit mithilfe der Programmiersoftware MRS Applics Studio sowie der kompakten Bauweise sind vielfältige Applikationen realisierbar – selbst auf kleinem Bauraum.

Downloads

Datenblatt Motorsteuerung 5 A CAN 32-bit (Deutsch) Datenblatt Motorsteuerung 5 A CAN 32-bit (Englisch) Gebrauchsanleitung Motorsteuerungen EU-Konformitätserklärung

Motorsteuerung 5 A CAN 32-bit

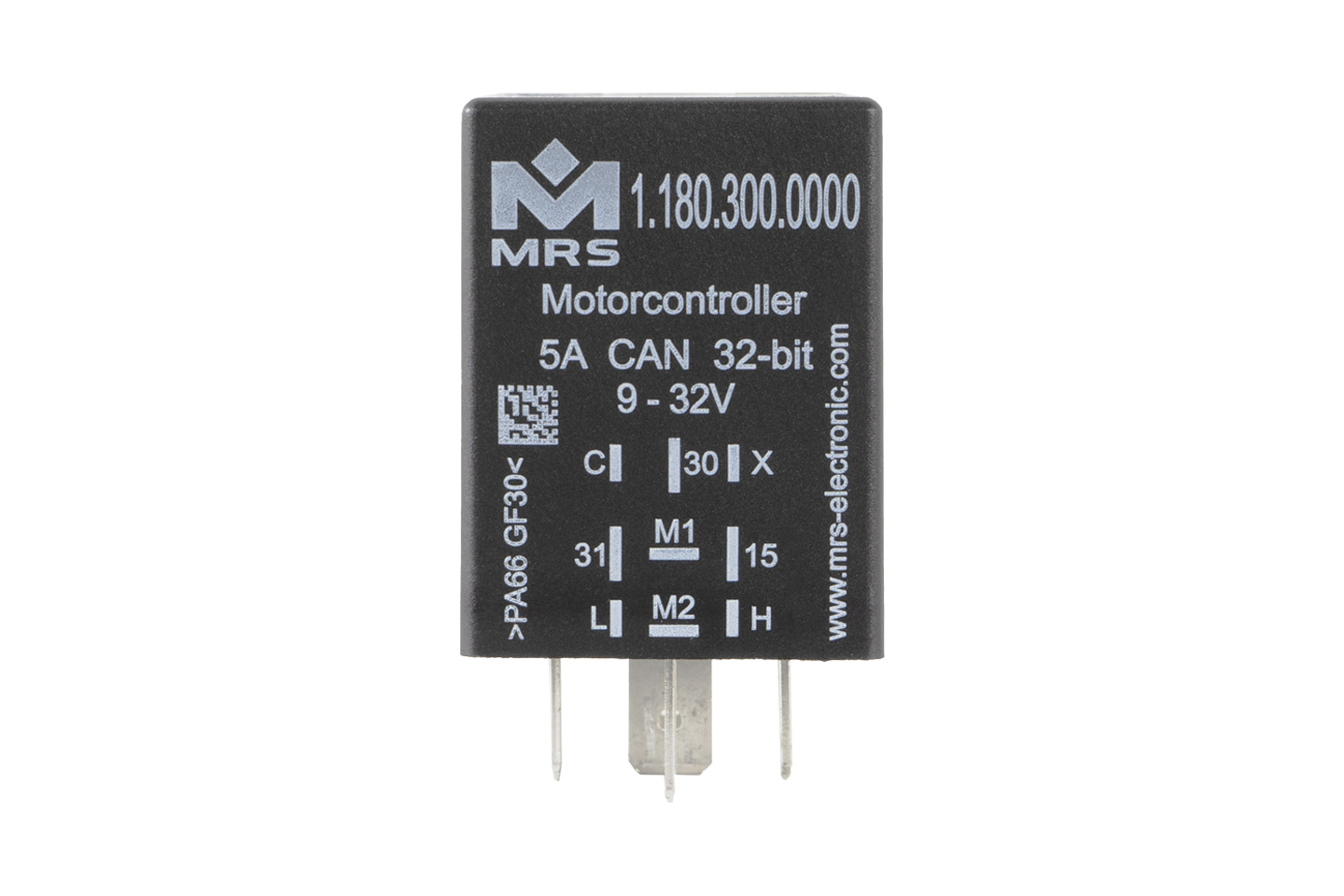

Frontalansicht

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	9
Ein-/Ausgänge (gesamt)	3
Eingänge (gesamt)	2
Eingänge (analog)	2
Ausgänge (gesamt)	1
Halbbrücke	2
Vollbrücke	1
Motorausgang	1

Schnittstellen

CAN-Schnittstelle(n)	1
CAN FD-Schnittstelle(n)	1

Mechanische Eigenschaften

Schutzklasse	bis zu IP6K8
Gehäusematerial	Kunststoff PA 66GF30
Abmessungen	30 × 30 × 40 mm

Programmierung

Programmiersoftware	MRS Applics Studio

Allgemeines

Temperaturbereich	-40 °C bis +85 °C
Betriebsspannung	6-32 V
Stromaufnahme	60 mA @12 V und 24 V
Prozessorarchitektur	32-Bit

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.180.300.0000 (11803000000)	Wake on KL15 und CAN Inhibit
1.180.300.0200 (11803000200)	Wake on KL15, ohne CAN Inhibit
1.180.300.0410 (11803000410)	Wake on KL30, steady on
