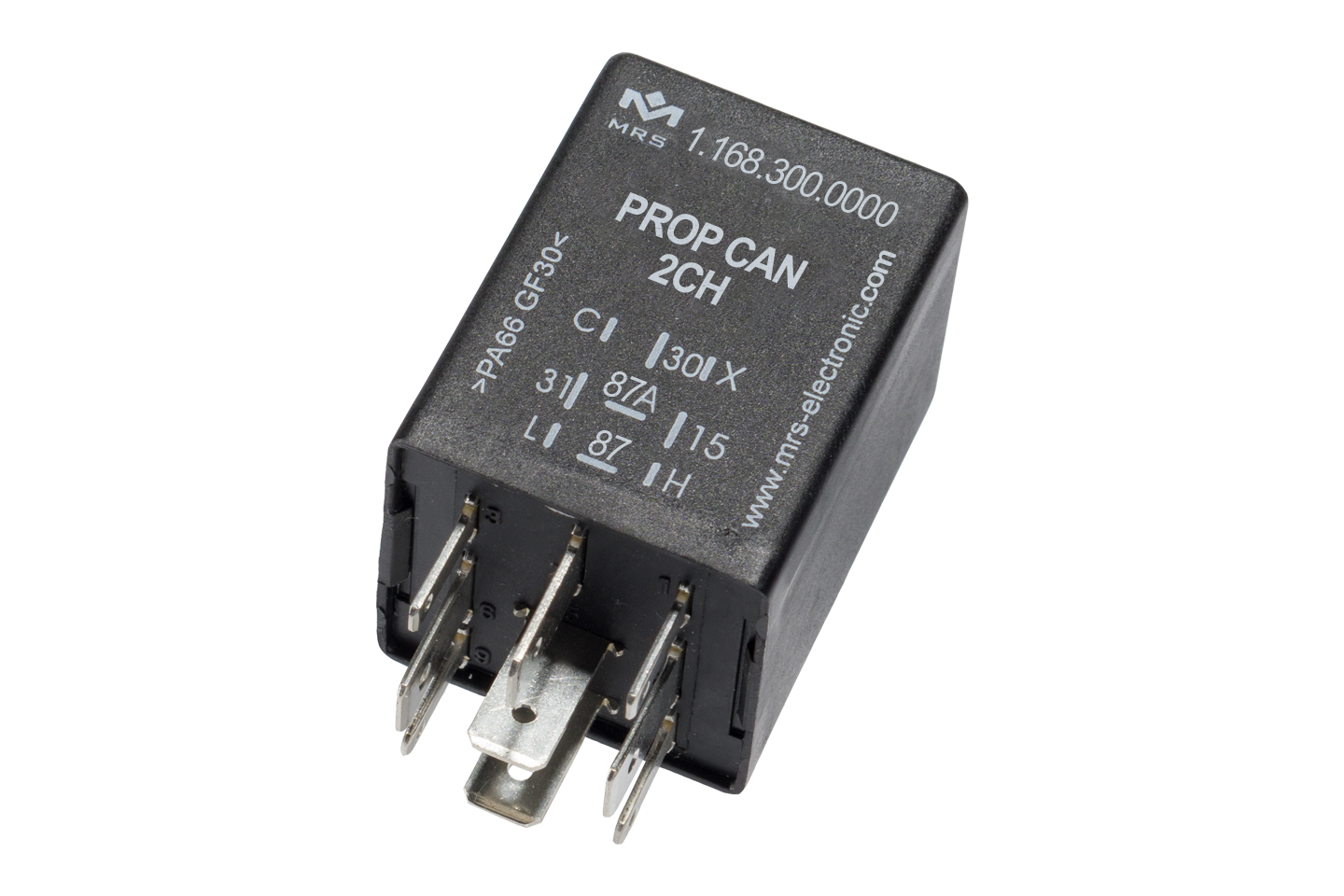

PROP CAN 2CH

zu den Bestellvarianten

Das 2 fach Proportionalventilsteuergerät mit CAN-Bus dient Ihnen zur stetigen Ansteuerung zweier Verbraucher und wird insbesondere zur Regelung von Proportionalventilen eingesetzt. Es wird für viele hydraulische Anwendungen benötigt und realisiert aufgrund seiner zwei Ausgänge doppelte Funktionalität bei gleichem Bauraum. CAN High-Speed ermöglicht Ihnen den Datenaustausch zwischen den Modulen und gewährleistet eine einfache Integration in Ihre bestehenden Systeme. Durch die mikrocontrollergesteuerte Stromregelung können Sie mittels Applikations-Software den gewünschten Ausgangsstrom vorgeben.

Ansteuerung und Auslesen aller Werte ist per CAN-Bus möglich. Schwankungen in der Versorgungsspannung und Temperatur werden kompensiert. Hierdurch ist eine konstante Durch­flussmenge gewährleistet. Um ein Festsetzen des Ventils zu vermeiden, kann eine Ditherfrequenz eingestellt werden.

Downloads
Technische Details

Ein- und Ausgänge

Anzahl Pins 9
Ein-/Ausgänge (gesamt) 5
Eingänge (gesamt) 3
Eingänge (analog) 3
Ausgänge (gesamt) 2
Ausgänge (PWM-fähig, mit Stromregelung für Ventile) 2
High-Side 2
Schaltstrom 2,7 A

Schnittstellen

CAN-Schnittstelle(n) 1

Mechanische Eigenschaften

Schutzklasse IP23
Gehäusematerial PA66GF30
Abmessungen 30 × 30 × 40 mm

Programmierung

Programmiersoftware MRS Developers Studio

Allgemeines

Temperaturbereich -40 bis +85°C
Betriebsspannung 9-32 V
Stromaufnahme 30 mA
Ruhestrom (12V) 30 µA
Ruhestrom (24V) 80 µA
Prozessorarchitektur 8-Bit

Kennzeichnungen

Bestellvarianten
Bestell-Nr.Bezeichnung
1.168.300.0000
Standardausführung
1.168.300.2000
Sensoreingang 10 kΩ pullup
