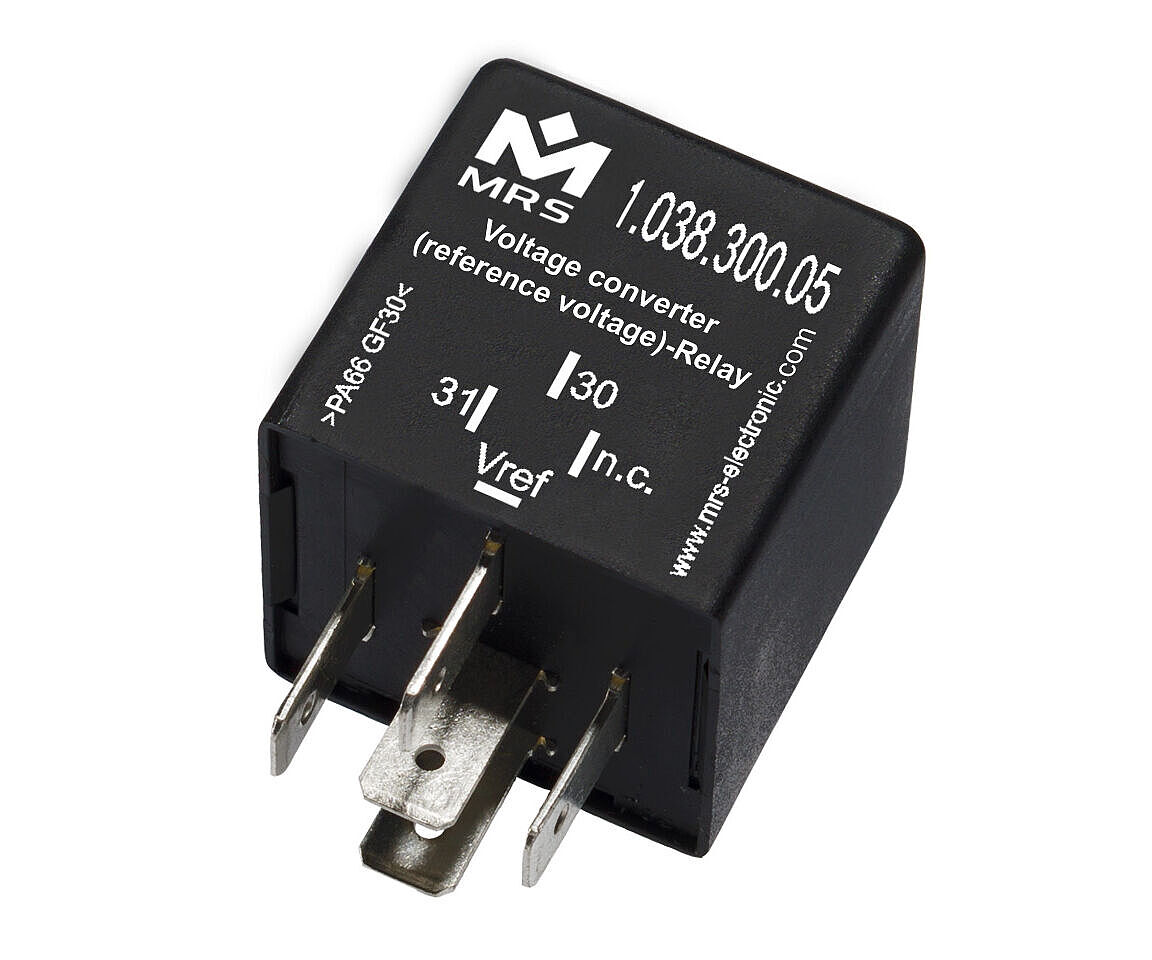

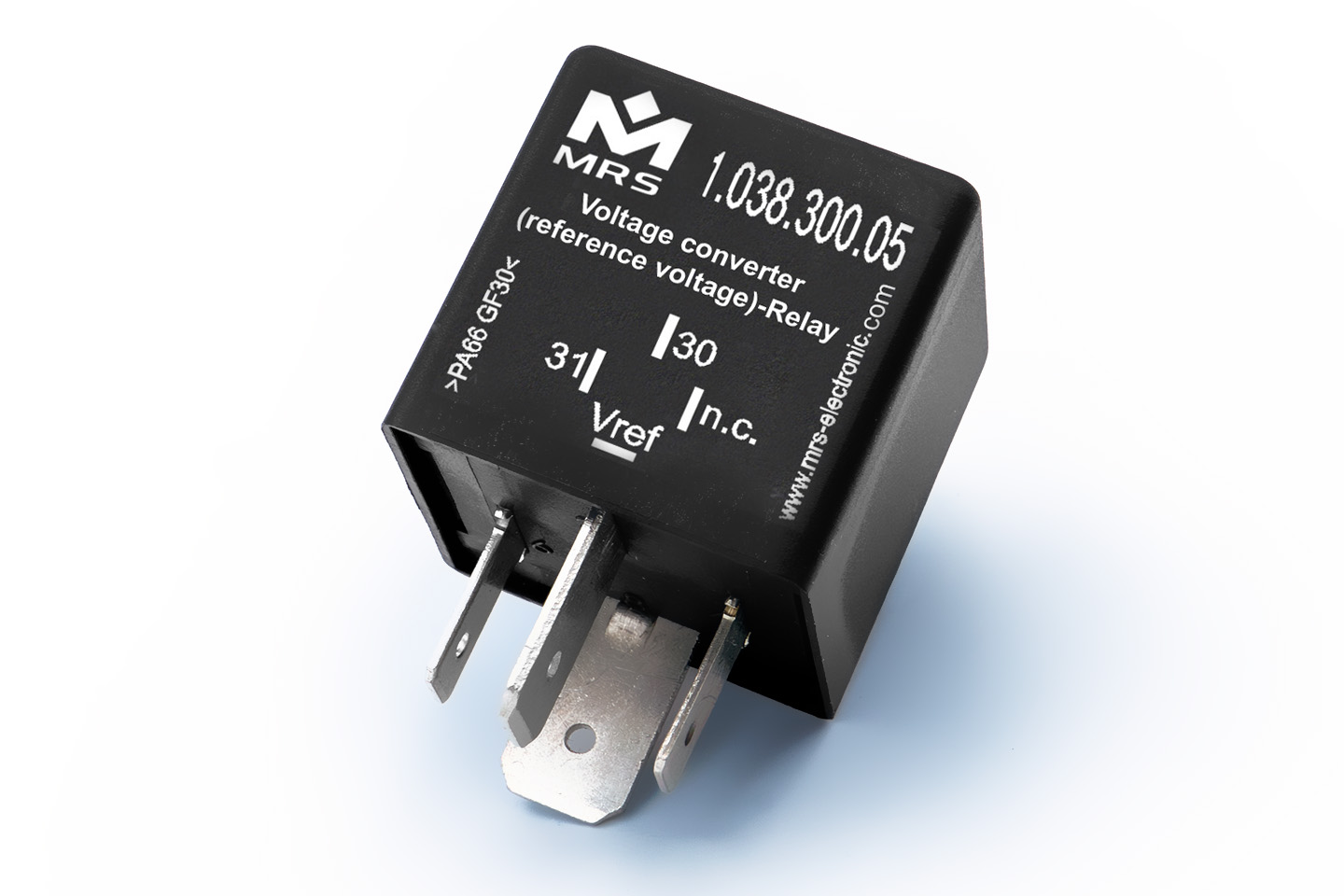

Spannungswandler (Referenzspannung)

1.038.300.xx (Bestellvariante wählen)

Der Spannungswandler liefert eine stabilisierte Referenzspannung (5V oder 12V). Diese kann für die Versorgung von Sensoren genutzt werden. Durch den integrierten Regler kann der Spannungswandler in einem Spannungsbereich von 9-32V eingesetzt werden.

BezeichnungWert
Abmessungen 30 × 30 × 30 mm
Gehäusematerial Kunststoff
Anzahl Pins 4
BezeichnungWert
Anzahl Pins 4
Temperaturbereich -40 bis 85 °C
Schutzart IP53
Strombegrenzung Vref 500 mA
Betriebsspannung 9-32V (5V version), 18-32V (12V version)
Ausgangsspannung 5 V/12 V
Bezeichnung Typ Anschlussbild Bestell-Nr.
Referenzschaltung 5 V A S1 1.​038.​300.​05
Referenzschaltung 12 V A S1 1.​038.​300.​12
Benötigtes ZubehörArtikelnummer
Stecksockel ST FL 9pol. 5 x 6.3 / 4 x 2.8 1.​017.​002.​00
Flachsteckhülse zum Einrasten 6,3 mm 1,5 – 2,5 mm² 103064
Flachsteckhülse zum Einrasten 6,3 mm 1,0 mm² 102355
