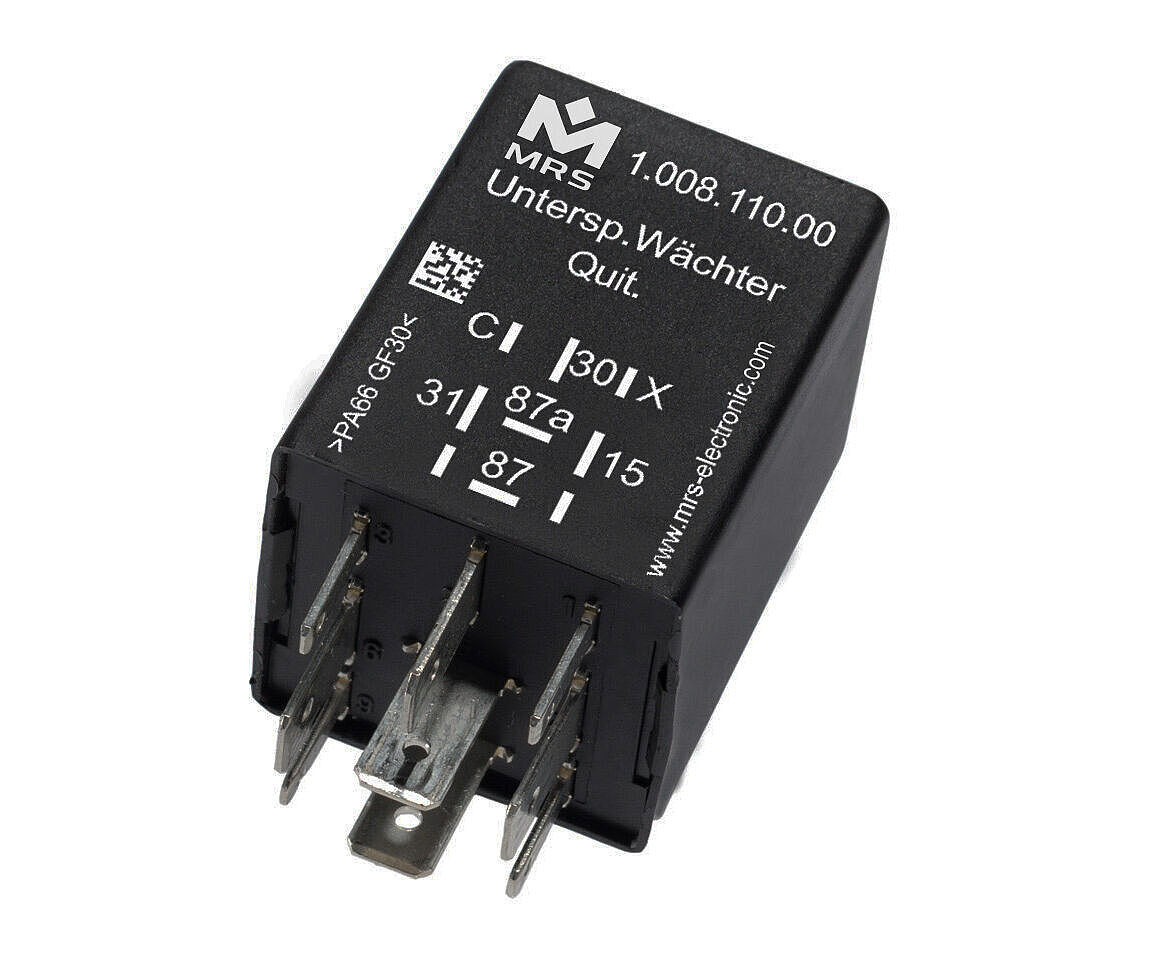

Unterspannungswächter 24 V mit Quittierung

zu den Bestellvarianten

Der 24 V Spannungswächter mit Quittierung hat Ausgänge für Anzeige/Hupe etc. Er schaltet bei Über- oder Unterschreiten einer definierten Spannung ein akustisches und/oder optisches Signal. Bei Unterschreiten der unteren Spannungsschwelle an Klemme 15 werden die Ausgänge 87, 87a und c eingeschaltet. Mit dem Quittier­eingang x kann der Ausgang 87 wieder abgeschaltet werden, die Ausgänge 87a und C bleiben ein. Wird die obere Spannungsschwelle überschritten, werden alle Ausgänge ausgeschaltet. Andere Schalt­schwellen sind auf Anfrage möglich. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Technische Details

Ein- und Ausgänge

Anzahl Pins 7
Ein-/Ausgänge (gesamt) 5
Eingänge (gesamt) 2
Eingänge (analog) 1
Eingänge (digital) 1
Ausgänge (gesamt) 3
Ausgänge (digital) 3
Schaltstrom 4A

Mechanische Eigenschaften

Schutzklasse IP53
Gehäusematerial PA66GF30
Abmessungen 30 × 30 × 40 mm

Programmierung

Programmiersoftware MRS Realizer

Allgemeines

Temperaturbereich -40 bis +85°C
Betriebsspannung 9-30 V

Kennzeichnungen

Bestellvarianten
Bestell-Nr.Bezeichnung
1.008.210.00

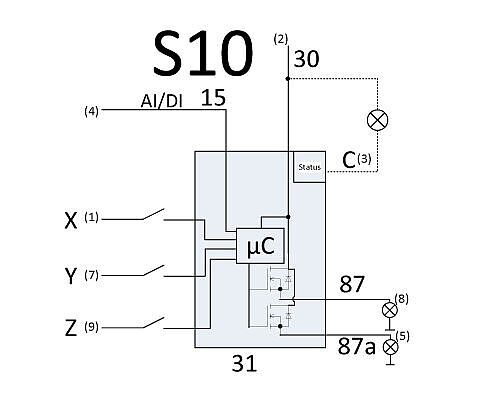

Schwellen: 23V / 25V; Unterspannungswächter mit 87a, Verbindung S10
1.008.210.xx
Individueller Spannungsbereich ; Unterspannungswächter mit 87a, Verbindung S10
1.008.211.00

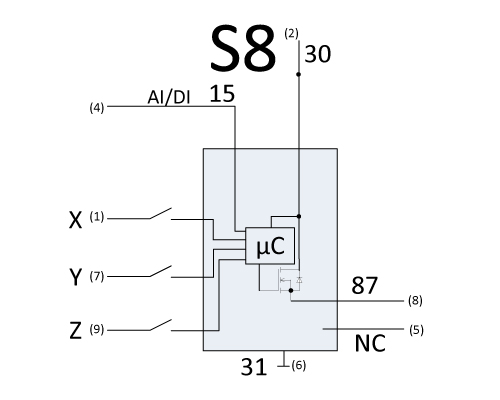

Schwellen: 23V / 25V; Unterspannungswächter ohne 87a, Verbindung S8
1.008.211.xx
Individueller Spannungsbereich ; Unterspannungswächter ohne 87a, Verbindung S8
