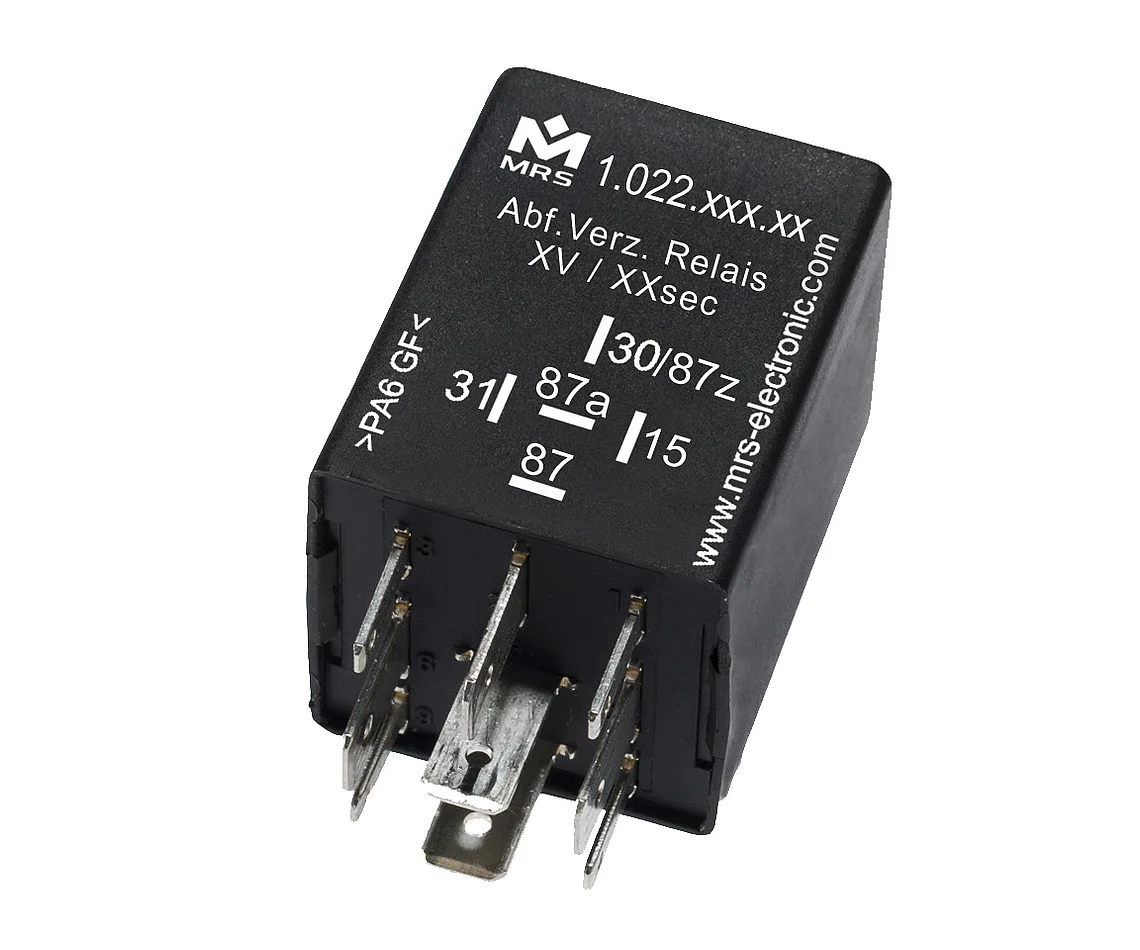

Zeitrelais abfallverzögert einstellbar 24 V

zu den Bestellvarianten

Bei Zeitrelais ein­stell­bar abfallverzögert kann die ge­naue Verzögerungszeit via Poti innerhalb des gewählten Zeitbereichs eingestellt werden. Zur Auswahl stehen standardmäßig fünf Zeitbereiche (siehe Bestellvarianten). Andere Zeitbereiche realisieren wir auf Anfrage. Bitte geben Sie bei der Bestellung den gewünschten Zeitbereich an.

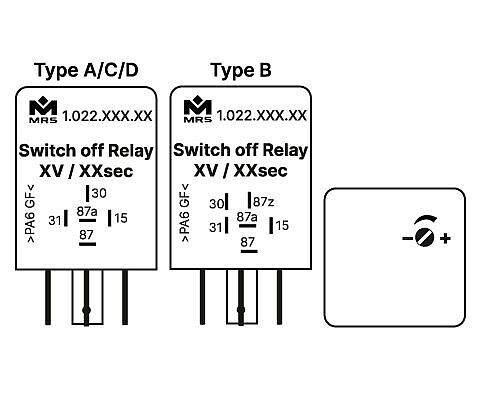

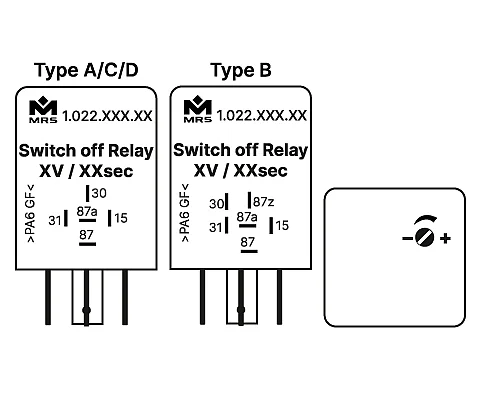

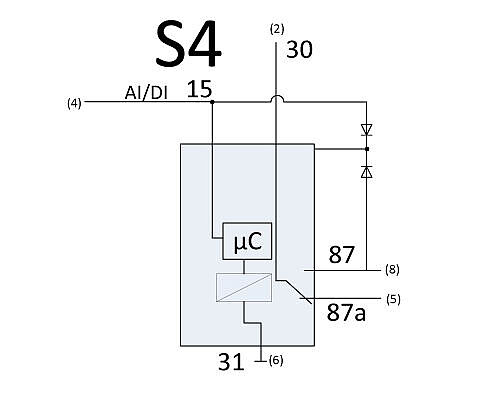

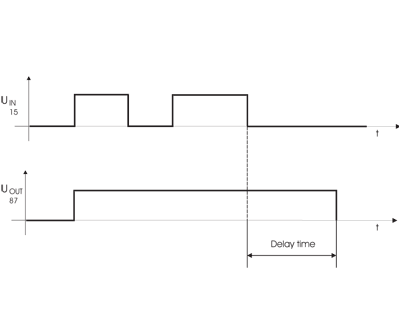

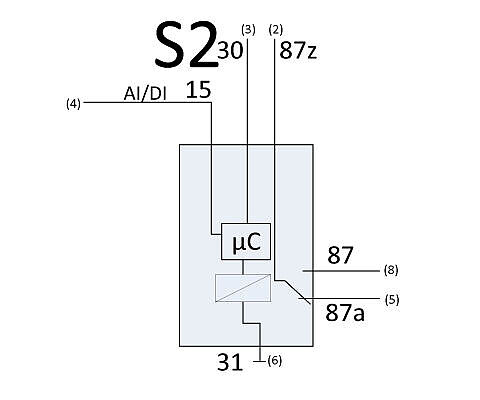

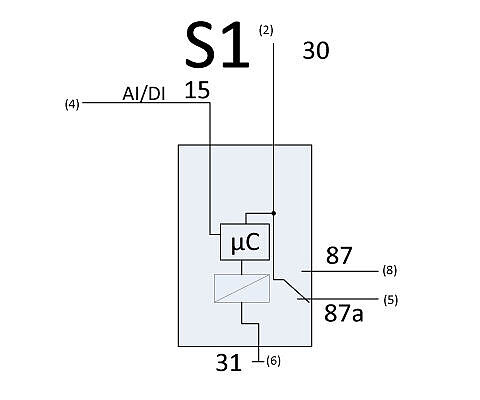

Alle Schaltbilder: An Klemme 30/87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais unmittelbar an. Wird die Spannung an Klemme 15 weggenommen, fällt das Relais nach Ablauf der eingestellten Zeit ab. Schaltbild S4: Das Relais verbraucht durch die Diodenbeschaltung nach dem Abfallen keinen Ruhestrom. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads
Technische Details

Ein- und Ausgänge

Anzahl Pins 5
Ein-/Ausgänge (gesamt) 2
Eingänge (gesamt) 1
Eingänge (digital) 1
Ausgänge (gesamt) 1
Relaisausgänge 1
Schaltstrom NO 10 A / NC 5 A

Mechanische Eigenschaften

Schutzklasse IP53
Gehäusematerial PA66GF30
Abmessungen 30 × 30 × 40 mm
Schaltzyklen 50000

Programmierung

Programmiersoftware MRS Realizer

Allgemeines

Temperaturbereich -40 bis +85°C
Betriebsspannung 16-32 V
Stromaufnahme 0.3 mA

Kennzeichnungen

Bestellvarianten
Bestell-Nr.Bezeichnung
1.022.213.xx
Individueller Zeitbereich , Typ A, Verbindung S1
1.022.213.01
Zeitbereich 0,5 – 5 Sekunden, Typ A, Verbindung S1
1.022.213.02
Zeitbereich 1 – 30 Sekunden, Typ A, Verbindung S1
1.022.213.03
Zeitbereich 0,5 – 60 Sekunden, Typ A, Verbindung S1
1.022.213.04
Zeitbereich 30 – 900 Sekunden, Typ A, Verbindung S1
1.022.213.05
Zeitbereich 0,5 – 4000 Sekunden, Typ A, Verbindung S1
1.022.216.xx
Individueller Zeitbereich , Typ B, Verbindung S2
1.022.216.01
Zeitbereich 0,5 – 5 Sekunden, Typ B, Verbindung S2
1.022.216.02
Zeitbereich 1 – 30 Sekunden, Typ B, Verbindung S2
1.022.216.03
Zeitbereich 0,5 – 60 Sekunden, Typ B, Verbindung S2
1.022.216.04
Zeitbereich 30 – 900 Sekunden, Typ B, Verbindung S2
1.022.216.05
Zeitbereich 0,5 – 4000 Sekunden, Typ B, Verbindung S2
1.022.211.xx
Individueller Zeitbereich , Typ D, Verbindung S4
1.022.211.01
Zeitbereich 0,5 – 5 Sekunden, Typ D, Verbindung S4
1.022.211.02
Zeitbereich 1 – 30 Sekunden, Typ D, Verbindung S4
1.022.211.03
Zeitbereich 0,5 – 60 Sekunden, Typ D, Verbindung S4
1.022.211.04
Zeitbereich 30 – 900 Sekunden, Typ D, Verbindung S4
1.022.211.05
Zeitbereich 0,5 – 4000 Sekunden, Typ D, Verbindung S4
