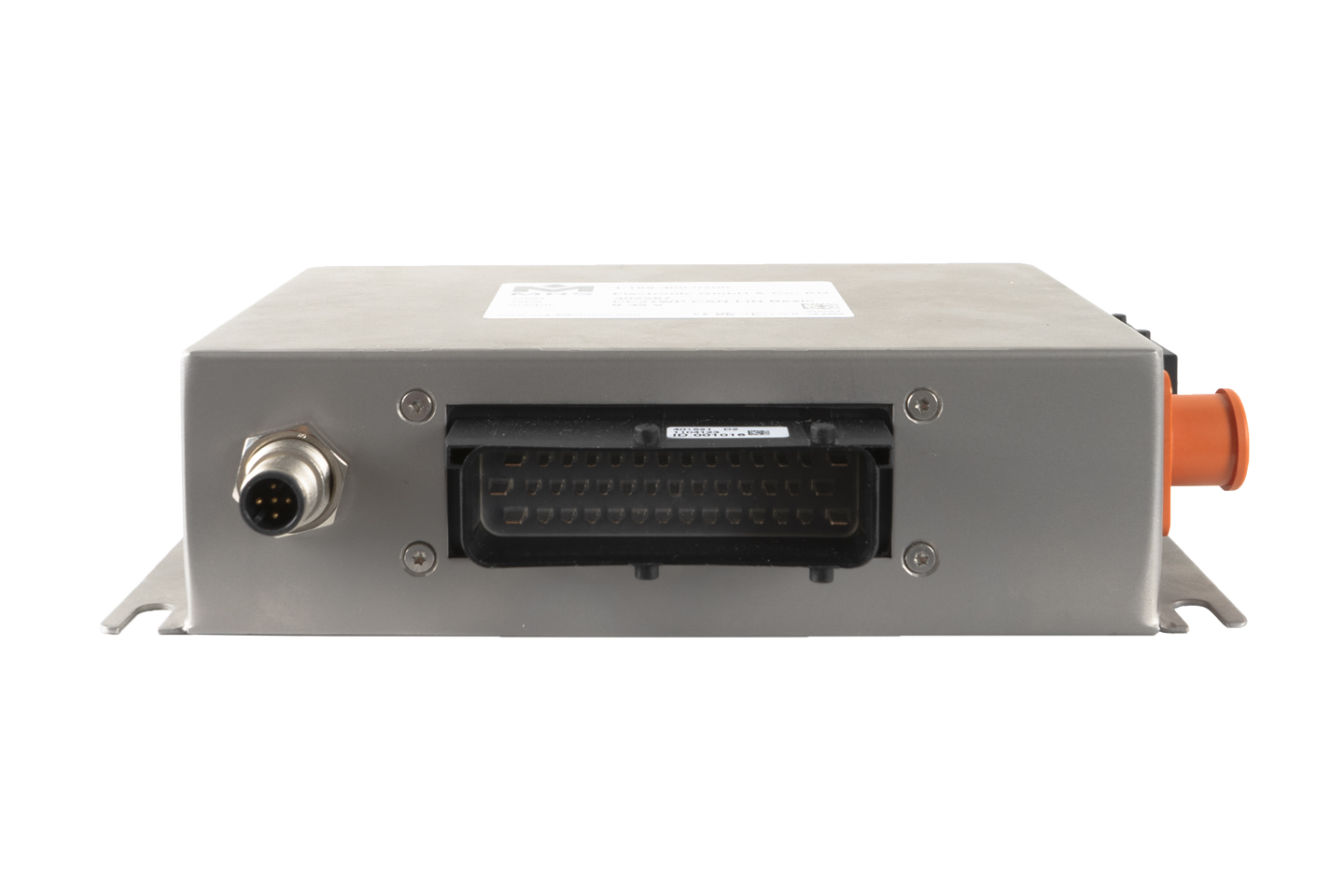

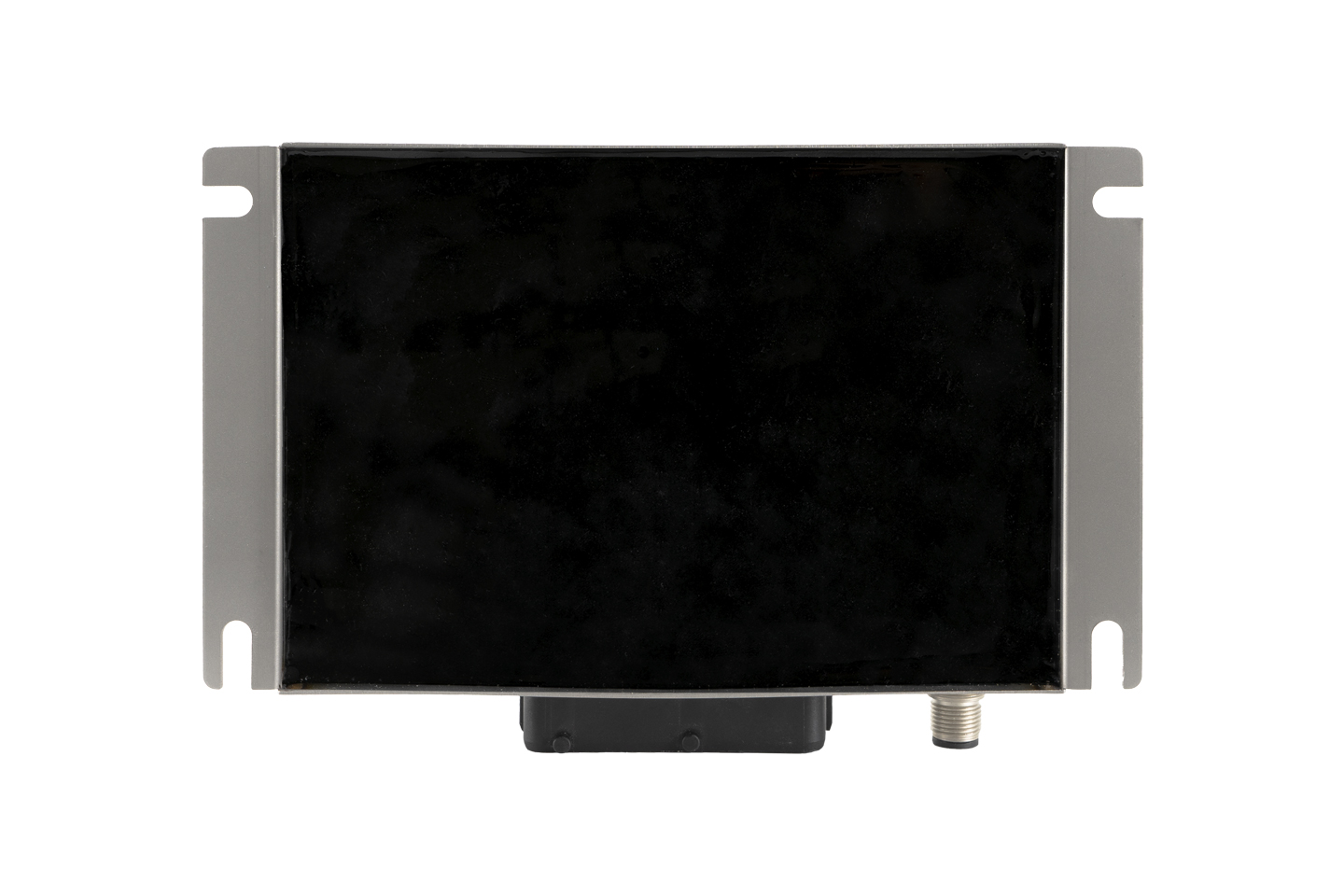

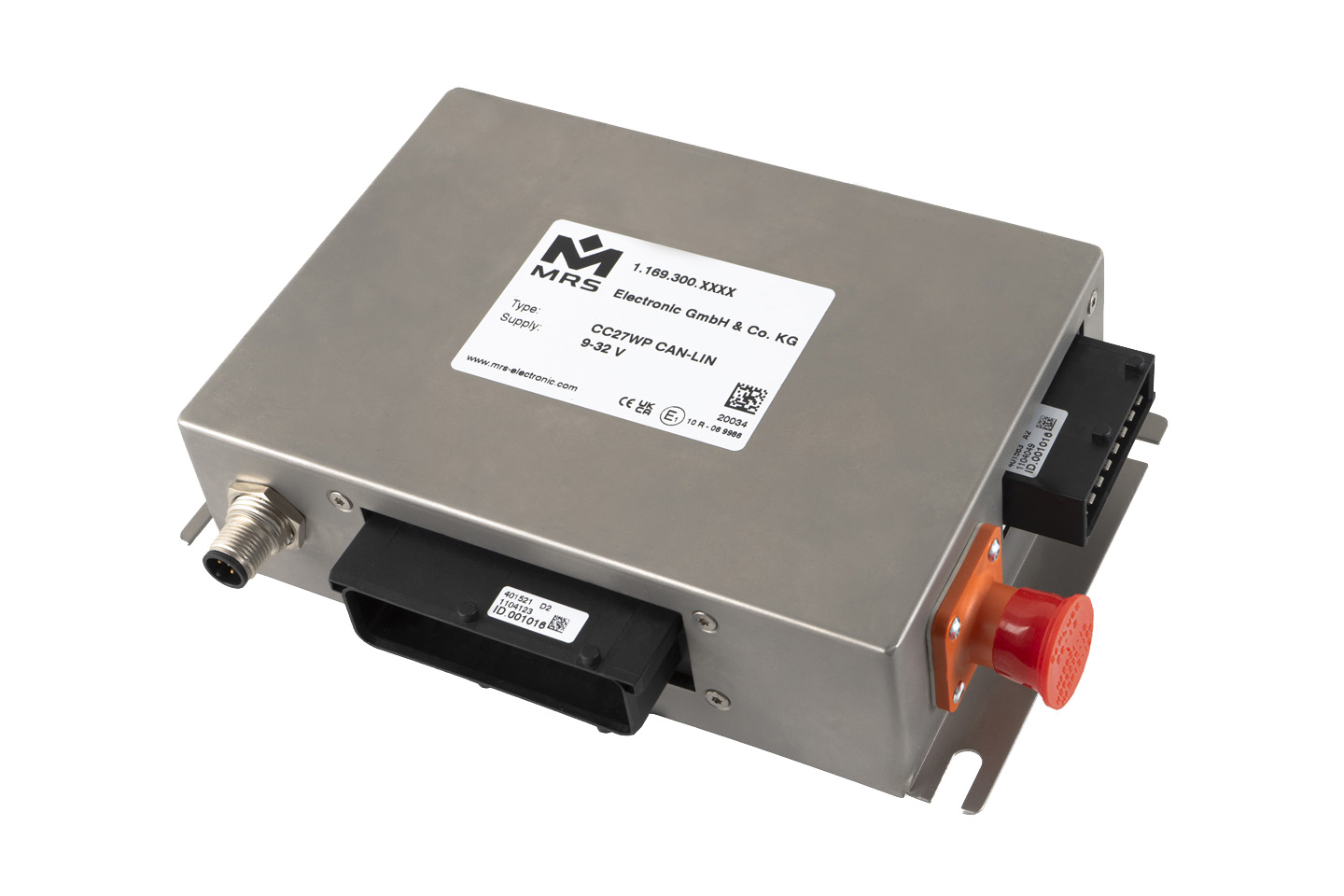

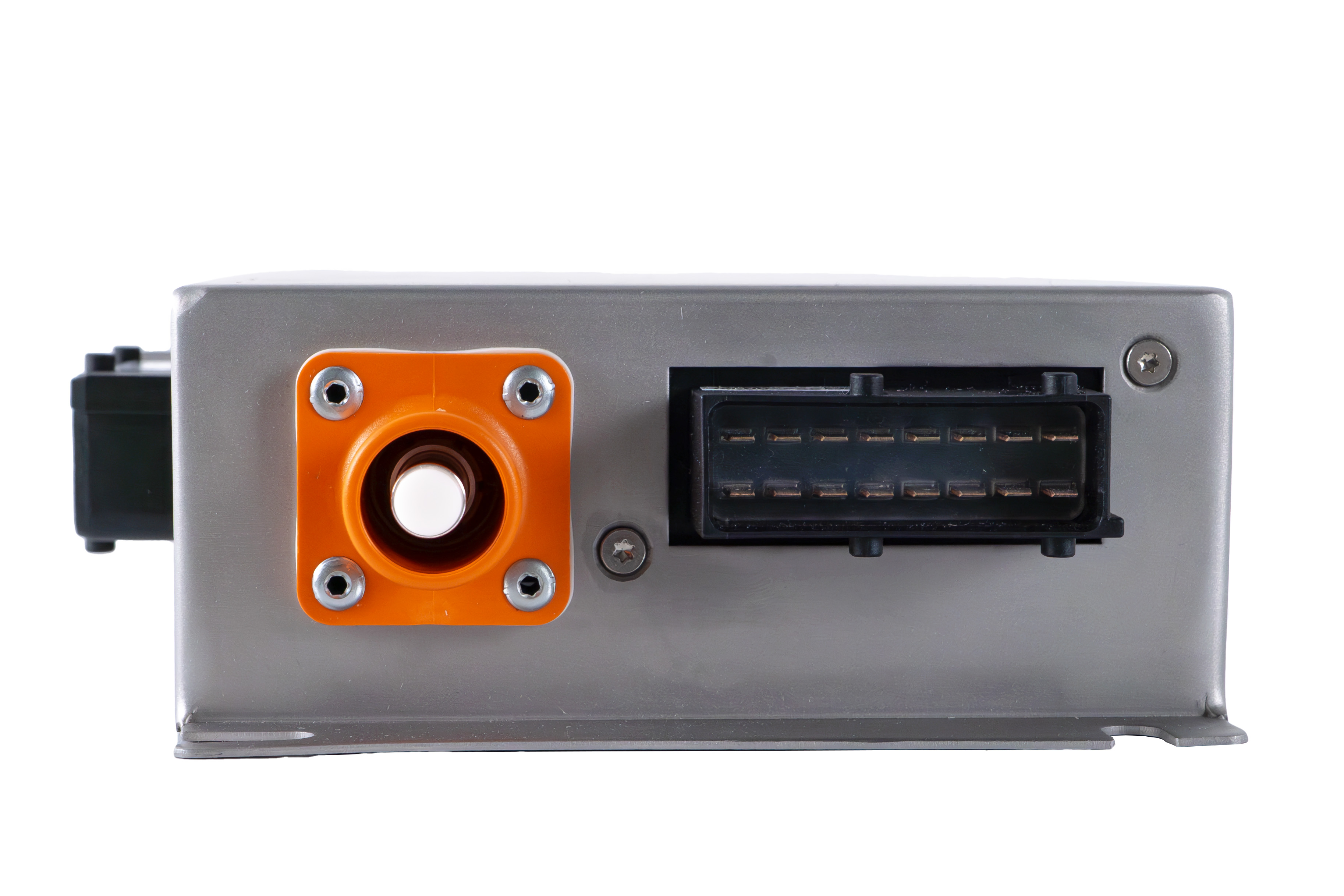

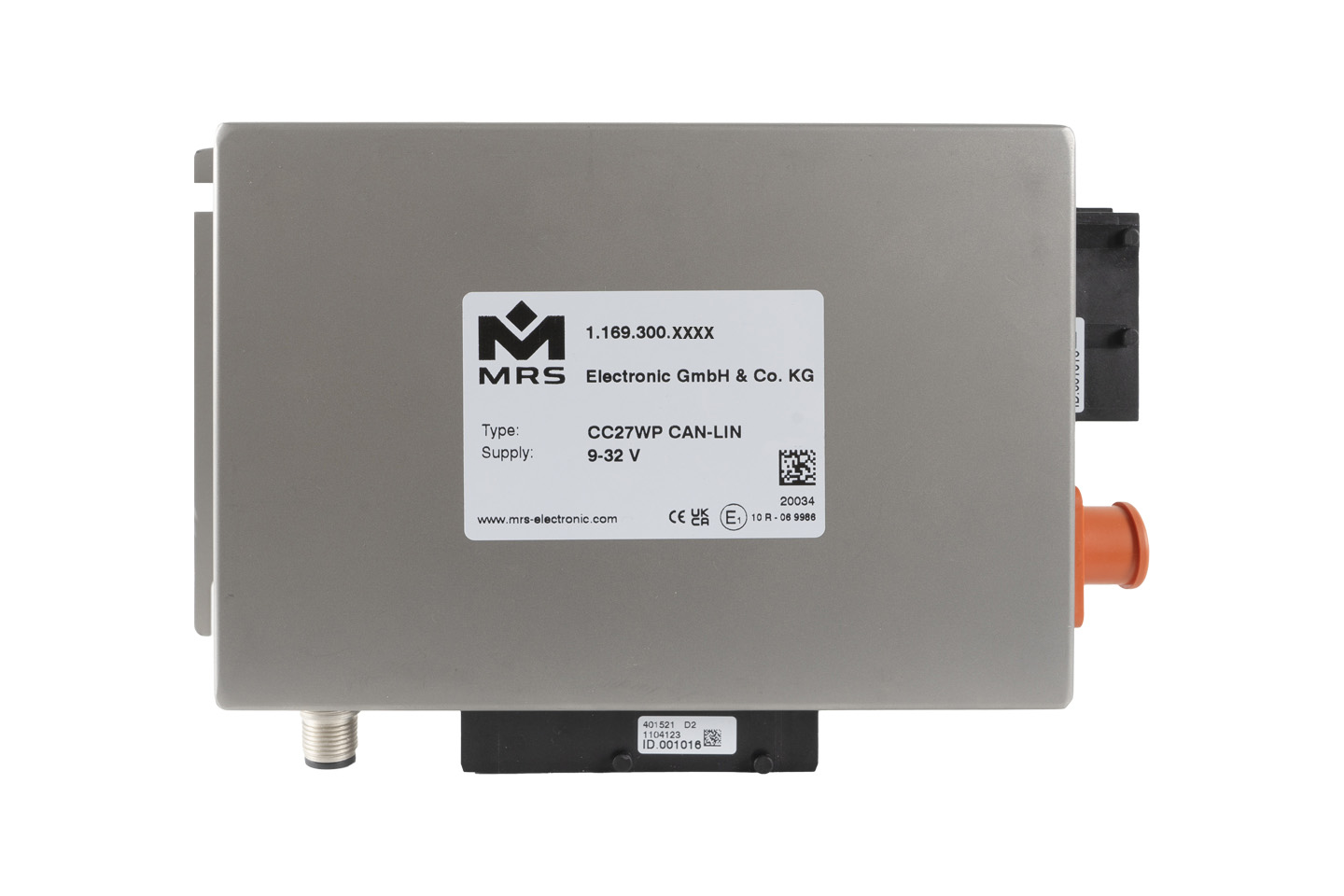

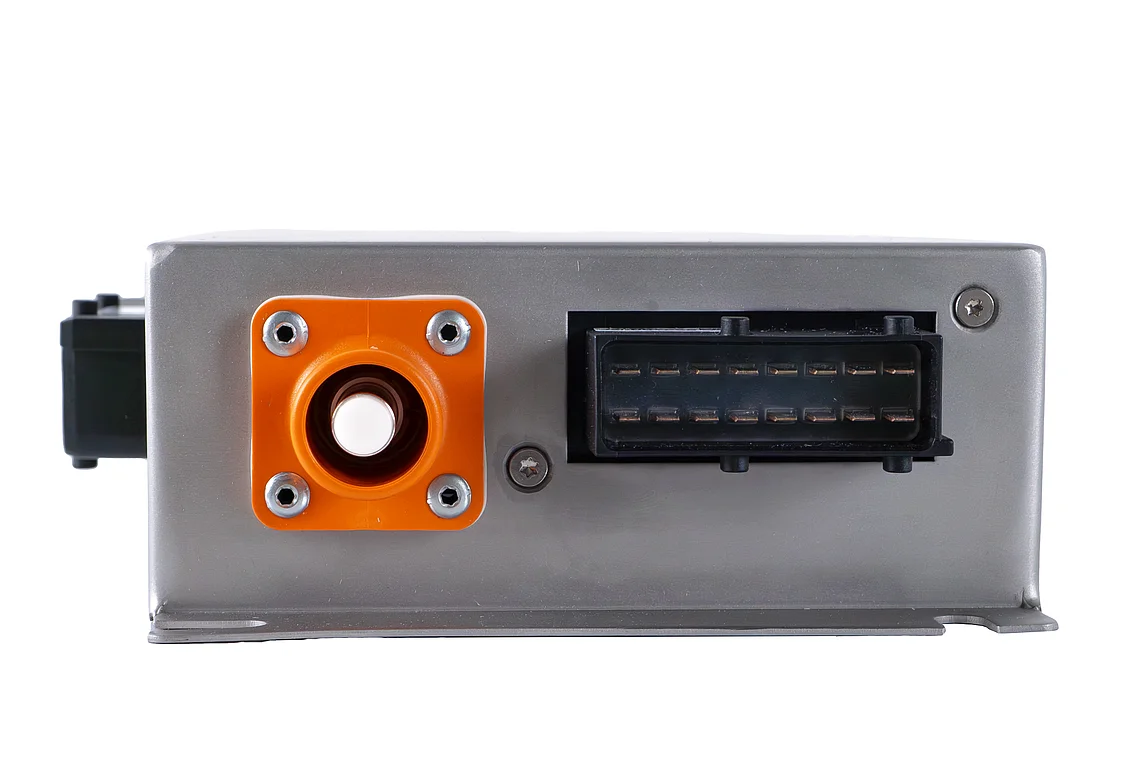

CC27WP
zu den Bestellvarianten (1169)
Die CC27WP ist eine leistungsstarke und robuste 32-Bit Steuerung, die Ihnen in der Basis-Ausführung 27 Ein- und Ausgänge bietet, von denen 16 frei konfigurierbare I/Os mit Spannungs- und Stromdiagnose sind. Es stehen Ihnen 2 CAN-Schnittstellen sowie 4 Halbbrücken für die Ansteuerung von Gleichstrommotoren zur Verfügung. Mit ihren 7 Multifunktionseingängen können Sie darüber hinaus den Messbereich umschalten, die Frequenz messen oder einen zuschaltbaren Pull-Up Widerstand sowie eine zuschaltbare Stromsenke aktivieren.
Die Power-Erweiterung bietet Ihnen zusätzlich 16 I/Os sowie optional eine dritte CAN-Schnittstelle über den M12-Stecker. Die CC27WP eignet sich besonders für Ihre Fahrzeuge mit vielen anzusteuernden Verbrauchern und hohen Lastströmen. Dabei kann die Steuerungseinheit mittels HMI-System zu einem bedienbaren System erweitert werden. Zusätzlich verfügt die CC27WP über integrierte Strommessfunktionen an den I/Os, die für Diagnosezwecke genutzt werden können.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 42 |
|---|---|
| Ein-/Ausgänge (gesamt) | 27 |
| Eingänge (gesamt) | 7 |
| Eingänge (analog) | 7 |
| I/Os (gesamt) | 16 |
| I/O (Ausgänge PWM fähig, mit Stromregelung für Ventile) | 4 |
| I/O (Ausgänge PWM fähig) | 12 |
| Halbbrücke | 4 |
| Schaltstrom | ∑ 135 A @ 85°C |
| Referenzspannungsausgang | 1 |
| Analogeingang (optional) | 1 |
Schnittstellen
| CAN-Schnittstelle(n) | 3 |
|---|---|
| CAN FD-Schnittstelle(n) | 3 |
| LIN-Schnittstelle(n) | 1 |
| Serielle Schnittstellen | RS232, RS485 |
Mechanische Eigenschaften
| Schutzklasse | IP6K8 |
|---|---|
| Gehäusematerial | V4A |
| Abmessungen | 200 × 119.4 × 50 mm |
Programmierung
| Programmiersoftware | MRS Applics Studio |
|---|
Allgemeines
| Temperaturbereich | -40 °C bis +85 °C |
|---|---|
| Betriebsspannung | 9-32 V |
| Stromaufnahme | 40 mA @ 24 V/ 60 mA @ 12 V |
| Ruhestrom (12V) | 300 µA |
| Ruhestrom (24V) | 600 µA |
| Prozessorarchitektur | 32-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.169.300.0200 (11693000200) |
2xCAN; Basic Variante; LIN Master KL30; Multi IN 1-4 Pullup=KL30; Multi IN 5-7 Pullup=Vref
|
| 1.169.300.1200 (11693001200) |
2xCAN; Basic Variante; LIN Slave KL30; Multi IN 1-4 Pullup=KL30; Multi IN 5-7 Pullup=Vref
|
| 1.169.300.2200 (11693002200) |
2xCAN; Basic Variante; LIN Master 12 V; Multi IN 1-4 Pullup=KL30; Multi IN 5-7 Pullup=Vref
|
| 1.169.300.0110 (11693000110) |
2xCAN; Basic Variante mit Power Piggy; LIN Master KL30; Multi IN 1-7 Pullup=Vref
|
| 1.169.300.0070 (11693000070) |
3xCAN; Basic Variante mit Power Piggy; LIN Master KL30; Multi IN 1-7 Pullup=KL30; mit M12-Stecker
|
| 1.169.300.5200 (11693005200) |
2xCAN; Basic Variante; RS485; Multi IN 1-4 Pullup=KL30; Multi IN 5-7 Pullup=Vref
|
| 1.169.300.4200 (11693004200) |
2xCAN; Basic Variante; RS232; Multi IN 1-4 Pullup=KL30; Multi IN 5-7 Pullup=Vref
|

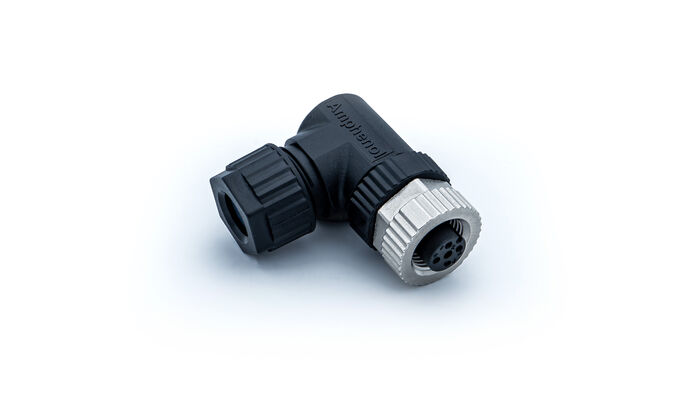

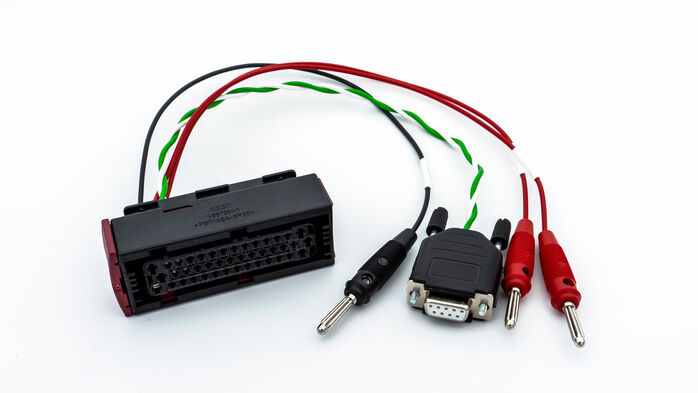

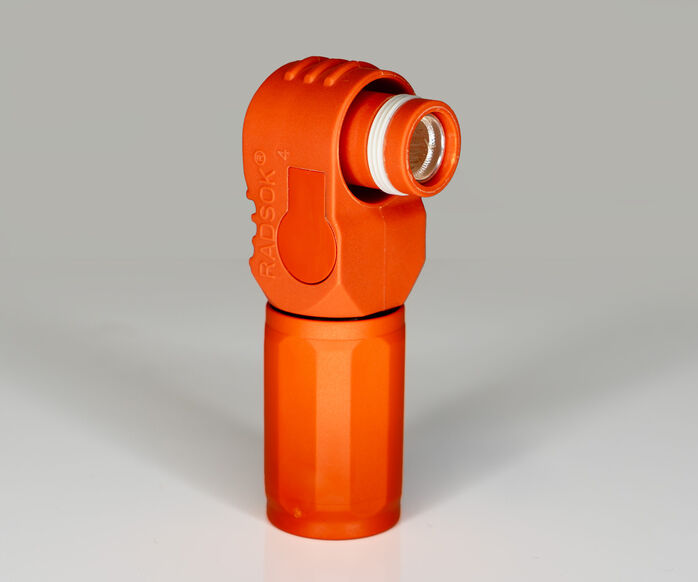

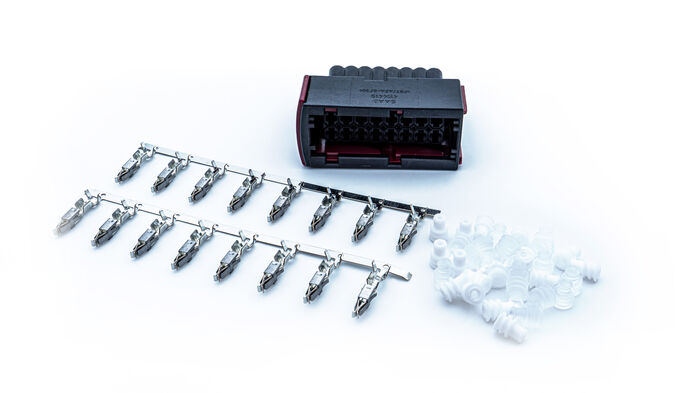

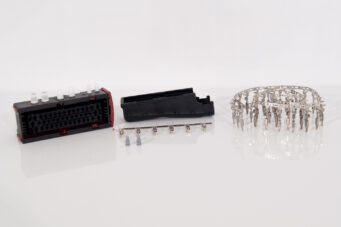

Zubehör
