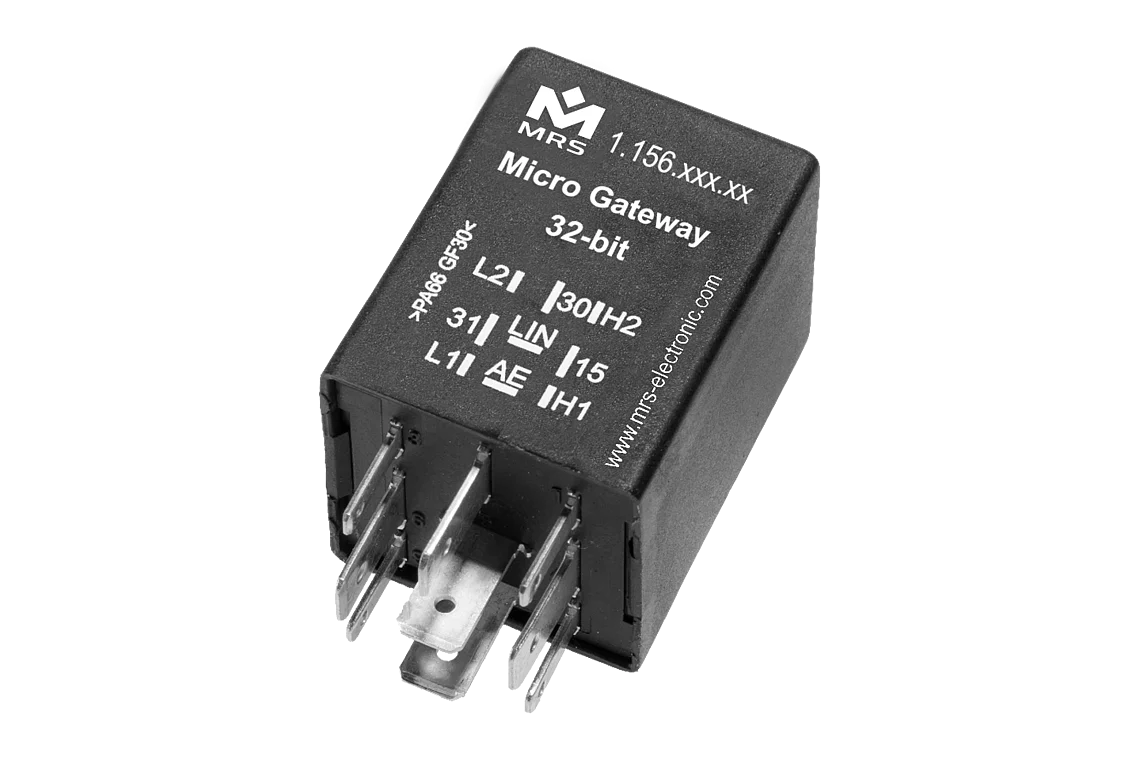

Micro Gateway 32-bit

zu den Bestellvarianten

Das neue Micro Gateway ist ein kompaktes Gateway für automotive Anwendungen. Das Kernstück, der 32-Bit-Prozessor, liefert Ihnen eine höhere Performance und somit sichere Routing-/ und Gatewayfunktionalität bei hoher Buslast. Dank der reduzierten Gehäusegröße können Sie das Gateway nun auch in Standard Relais Boxen mit 40 mm Bauhöhe einsetzen. Die beiden I/Os sind nun auch PWM-fähig. Realisieren Sie durch die Flash-Speicher Erhöhung auf 2 MB größere und komplexere Programme und Applikationen. Auch der RAM wurde von 12 KB auf 256 KB erhöht. Das bietet Ihnen noch mehr Speicher, um die höhere Datenmenge zwischen zu speichern.

Das Micro Gateway gibt es in folgenden Varianten: 2 x CAN-Bus + 2 x LIN-Master oder 2 x I/Os. Die CAN/LIN-Variante bietet Ihnen die Möglichkeit sowohl 12 V als auch 24 V LIN-Sensoren zu integrieren zum Beispiel für den Betrieb eines 12 V Regen-Licht-Sensors in einem Nutzfahrzeug. Diese Funktion ist nur in einer gesonderten Variante erhältlich. Das Modul ist zudem CAN FD fähig.

Downloads
Technische Details

Ein- und Ausgänge

Anzahl Pins 9
Ein-/Ausgänge (gesamt) 2
I/Os (gesamt) 2
I/Os (Eingänge analog) 2
I/O (Ausgänge PWM fähig) 2
High-Side 2
Schaltstrom 1 A

Schnittstellen

CAN-Schnittstelle(n) 2
CAN FD-Schnittstelle(n) 2
LIN-Schnittstelle(n) 2

Mechanische Eigenschaften

Schutzklasse IP6K8
Gehäusematerial PA66GF30
Abmessungen 30 × 30 × 40 mm

Programmierung

Programmiersoftware MRS Applics Studio

Allgemeines

Temperaturbereich -40 bis +85°C
Betriebsspannung 9-32 V
Stromaufnahme 70 mA
Ruhestrom (12V) 80 µA
Ruhestrom (24V) 100 µA
Prozessorarchitektur 32-Bit

Kennzeichnungen

Bestellvarianten
Bestell-Nr.Bezeichnung
1.156.200.2600
2xCAN, 1xLIN, 12Vref | Potential LIN1: 12V | Betriebsspannungsbereich 15-32V
1.156.300.0000
2xCAN, 2xLIN | Potential LIN1 & LIN0: KL30 | Betriebsspannungsbereich 9-32V
1.156.200.2000
2xCAN, 2xLIN (12V LIN1) | Potential LIN1: 12V & LIN0: KL30 | Betriebsspannungsbereich 15-32V
1.156.300.4000
2xCAN, 1xLIN | 1xI/O | Potential LIN0: KL30 | Betriebsspannungsbereich 9-32V
1.156.300.4400
2xCAN | 2xI/O | Betriebsspannungsbereich 9-32V
1.156.300.5500
2xCAN | 2xAnalogeingang | Betriebsspannungsbereich 9-32V
1.156.311.0000
2xCAN (2x120R), 2xLIN | Potential LIN1 & LIN0: KL30 | Betriebsspannungsbereich 9-32V
1.156.311.5500
2xCAN (2x120R) | 2xAnalogeingang | Betriebsspannungsbereich 9-32V
