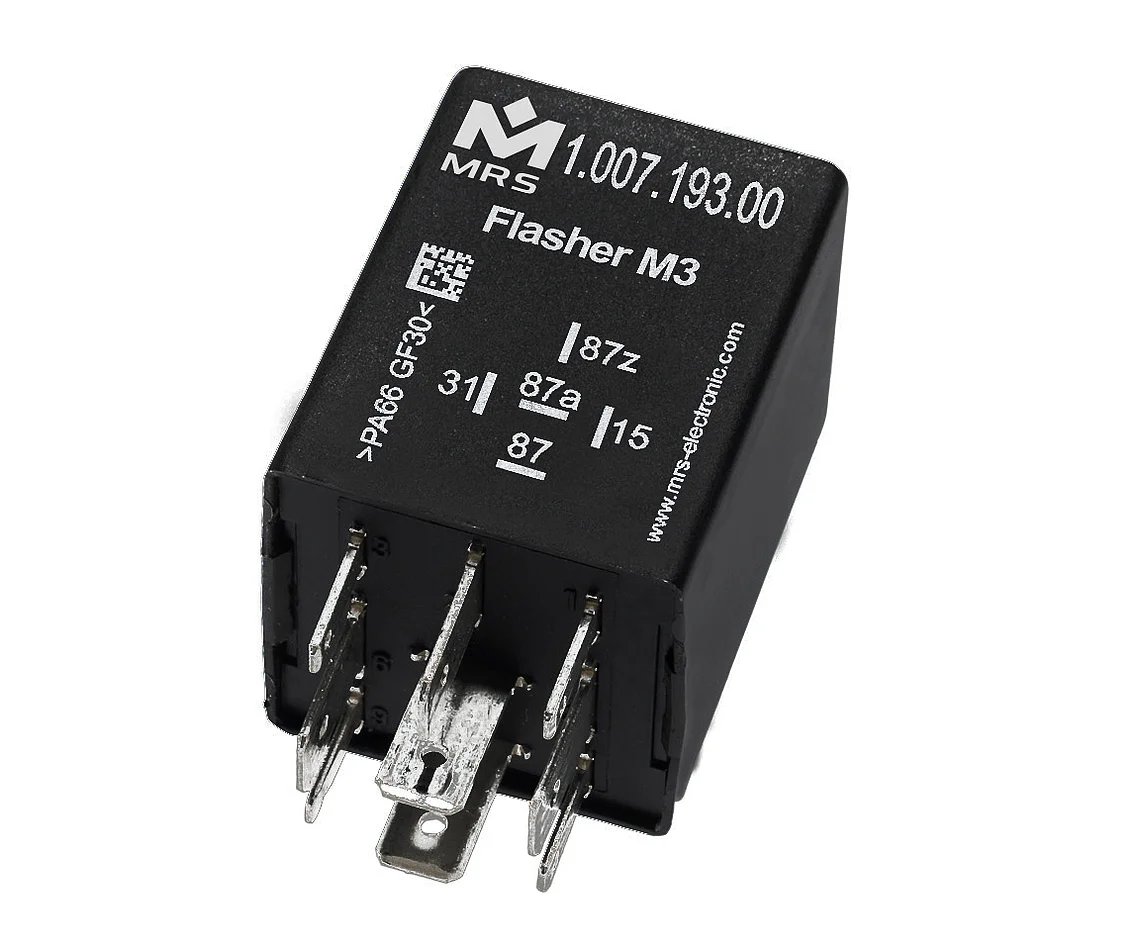

Blinkgeber M3 12 V
1.007.19x.xx (Bestellvariante wählen)(100719xxx)Blinkgeber Start/Stop M3 werden eingesetzt für das Richtungs- und Warnblinken. Der Blinkgeber kann für verschiedene Fahrzeugtypen verwendet werden. Alle Schaltbilder: An Klemme 30/87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, startet der Blinkgeber unmittelbar. Er erzeugt im Betrieb 90 +/-30 Impulse pro Minute. Der Ausgang ist mit bis zu 20 A belastbar, höhere Lasten können durch ein nachgeschaltetes LastRelais ebenfalls betrieben werden. An 87a liegt das invertierte Ansteuersignal an. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.
| Bezeichnung | Wert |
|---|---|
| Abmessungen | 30 × 30 × 40 mm |
| Gehäusematerial | Kunststoff |
| Typengenehmigungsnummer | 05 7282 |
| Typengenehmigung | e1 - 72/245/EWG |
| Anzahl Pins | 5 |
| Ein-/Ausgänge (gesamt) | 1 |
| Betriebsspannung | 12 V |
| Bezeichnung | Wert |
|---|---|
| Anzahl Pins | 5 |
| Ein-/Ausgänge (gesamt) | 1 |
| Ausgänge (gesamt) | 1 |
| Relaisausgänge | 1 |
| Prozessorfamilie | Texas Instruments MSP 430 |
| Prozessor | 16-Bit |
| Blinkfrequenz | 90 1/min |
| Temperaturbereich | -40 bis 85 °C |
| Schutzart | IP53 |
| Betriebsspannung | 12 V |
| Lebensdauer | 100.000 |
| Blinkfrequenztoleranz | +/- 30 Impulse pro Min. |

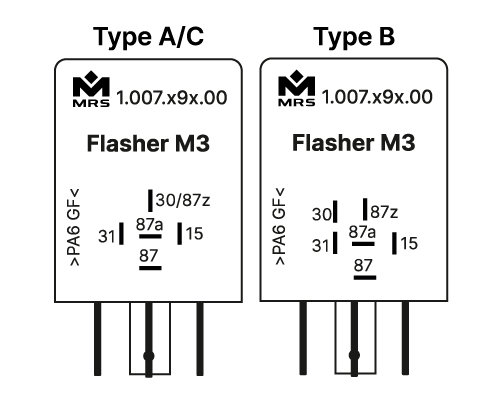

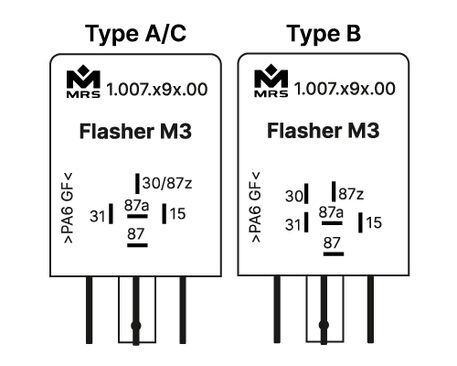

| Bezeichnung | Typ | Anschlussbild | Bestell-Nr. | ||
|---|---|---|---|---|---|
| Blinkgeber M3 12 V | A | S1 | 1.007.191.00 | ||
| Blinkgeber M3 12 V | B | S2 | 1.007.192.00 | ||
| Blinkgeber M3 12 V | C | S3 | 1.007.193.00 |
| Benötigtes Zubehör | Artikelnummer | |
|---|---|---|
| Software Programmiertool MRS Realizer | 1.100.000.01 | |
| Stecksockel ST FL 9pol. 5 x 6.3 / 4 x 2.8 | 1.017.002.00 | |
| Steckerpaket wasserdichter Stecksockel 40 mm | 1.017.010.40 | |
| Flachsteckhülse zum Einrasten 2,8 mm 0,5 – 1,0 mm² | 105292 | |
| Flachsteckhülse zum Einrasten 6,3 mm 1,0 mm² | 102355 | |
| Flachsteckhülse zum Einrasten 6,3 mm 1,5 – 2,5 mm² | 103064 |
